Progettazione Illuminotecnica: Guida Completa per Illuminare Correttamente la Tua Casa

Progettare l'illuminazione della propria abitazione non significa solo scegliere lampade belle da vedere. Una corretta progettazione illuminotecnica garantisce il benessere visivo della famiglia, riduce i consumi energetici e rispetta le normative vigenti. In questa guida scoprirai come valutare l'illuminazione dei tuoi spazi domestici, dalla cucina al soggiorno, dalla camera da letto all'ufficio casalingo. Imparerai a riconoscere i parametri fondamentali come lux (la quantità di luce che arriva su una superficie), temperatura di colore (se la luce è calda o fredda) e resa cromatica (quanto naturali appaiono i colori degli oggetti). Con le giuste conoscenze potrai trasformare ogni ambiente della tua casa in uno spazio confortevole, funzionale ed efficiente dal punto di vista energetico.

Cos'è la progettazione illuminotecnica e come funziona

La progettazione illuminotecnica è la disciplina tecnica che studia come distribuire correttamente la luce negli ambienti interni ed esterni. Non si tratta semplicemente di installare lampadari e applique, ma di calcolare scientificamente la quantità di luce necessaria per ogni attività, dalla lettura alla preparazione dei cibi, dal lavoro al computer al relax serale.

Il processo di progettazione considera diversi fattori:

• Destinazione d'uso dell'ambiente (soggiorno, cucina, studio, camera da letto)
• Attività svolte in ogni zona (lettura, cucina, conversazione, riposo)
• Caratteristiche architettoniche (altezza soffitti, colore pareti, presenza di finestre)
• Comfort visivo degli occupanti (prevenzione affaticamento oculare, abbagliamento)
• Efficienza energetica dell'impianto (consumi, durata lampade)

Un esempio pratico: in cucina la zona del piano di lavoro richiede un'illuminazione diretta e intensa (circa 500 lux) per tagliare e preparare gli alimenti in sicurezza, mentre l'area pranzo può essere illuminata con luce più soffusa e calda (200-300 lux) per creare un'atmosfera accogliente durante i pasti.

Normative e requisiti per l'illuminazione domestica

A partire dall'ottobre 2004 in Italia è stata recepita la Norma Europea EN 12464 che ha introdotto importanti novità per l'utilizzo della luce artificiale negli ambienti interni. Si fa particolare riferimento al valore di illuminamento medio mantenuto, alla limitazione dell'abbagliamento diretto generato dai corpi illuminanti e alla resa cromatica delle lampade. In precedenza si prevedeva un valore medio per l'illuminazione generale di un ambiente, ora si fa distinzione fra la task-area (zona del compito visivo) dove avviene l'attività principale e le zone circostanti.

Per la prima volta vengono indicati gli indici di resa cromatica per le lampadine, permettendo una scelta più responsabile delle sorgenti luminose disponibili sul mercato.

Le Norme sulla progettazione illuminotecnica sono:

• UNI EN 12464-1. Luce e illuminazione - Illuminazione dei posti di lavoro - Parte 1: Posti di lavoro in interni
• UNI EN 12464-2. Luce e illuminazione - Illuminazione dei posti di lavoro - Parte 2: Posti di lavoro in esterno
• UNI EN 12665. Luce e illuminazione - Termini fondamentali e criteri per i requisiti illuminotecnici
• UNI 11165. Luce e illuminazione - Illuminazione di interni - Valutazione dell'abbagliamento molesto con il metodo UGR
• UNI 11630. Luce e illuminazione - Criteri per la stesura del progetto illuminotecnico
• UNI 10840. Luce e illuminazione - Locali scolastici - Criteri generali per l'illuminazione artificiale e naturale

Le Norme sulle prestazioni dei prodotti di illuminazione sono:

• UNI EN 13032-1. Luce e illuminazione - Misurazione e presentazione dei dati fotometrici di lampade e apparecchi di illuminazione - Parte 1: Misurazione e formato di file
• UNI EN 13032-2. Luce e illuminazione - Misurazione e presentazione dei dati fotometrici di lampade e apparecchi di illuminazione - Parte 2: Presentazione dei dati per posti di lavoro in interno e in esterno
• UNI EN 13032-3. Luce e illuminazione - Misurazione e presentazione dei dati fotometrici di lampade e apparecchi di illuminazione - Parte 3: Presentazione dei dati per l'illuminazione di emergenza dei luoghi di lavoro
• UNI EN 13032-4. Luce e Illuminazione – Misurazione e presentazione dei dati fotometrici di lampade e apparecchi di illuminazione – Parte 4: lampade, moduli e apparecchi di illuminazione a LED
• UNI 11733. Luce e illuminazione - Specifiche per un formato di interscambio dati fotometrici e spettrometrici degli apparecchi di illuminazione e delle lampade
• UNI EN 16268. Prestazioni delle superfici riflettenti per apparecchi di illuminazione

Le Norme sull'illuminazione nell'ambito dell'efficienza energetica sono particolarmente importanti per ridurre i consumi in bolletta:

• UNI EN 15193-1. Prestazione energetica degli edifici - Requisiti energetici per illuminazione - Parte 1: Specificazioni, Modulo M9
• UNI CEN/TR 15193-2. Prestazione energetica degli edifici - Requisiti energetici per illuminazione - Parte 2: Spiegazione e giustificazione della EN 15193-1, modulo M9
• UNI/TS 11300-2. Prestazioni energetiche degli edifici - Parte 2: Determinazione del fabbisogno di energia primaria e dei rendimenti per la climatizzazione invernale, per la produzione di acqua calda sanitaria, per la ventilazione e per l'illuminazione in edifici non residenziali
• UNI EN 16798-1. Prestazione energetica degli edifici - Ventilazione per gli edifici - Parte 1: Parametri di ingresso dell'ambiente interno per la progettazione e la valutazione della prestazione energetica degli edifici in relazione alla qualità dell'aria interna, all'ambiente termico, all'illuminazione e all'acustica - Modulo M1-6

I Criteri Ambientali Minimi (CAM) nel campo dell'illuminotecnica stabiliscono requisiti di sostenibilità:

• Edilizia - D.M. 11 ottobre 2017
• Pubblica illuminazione - D.M. 27 settembre 2017 e D.M. 28 marzo 2018
• Servizi energetici per gli edifici - D.M. 7 marzo 2012

Tipologie di lampade: quale scegliere per casa tua

Lampade a incandescenza

Alcuni anni fa, avevamo le lampade ad incandescenza a filamento, che ora non sono più in vendita. Avevano il grosso svantaggio di consumare molta energia, perché la sprecavano producendo anche radiazioni infrarosse (calore), che non vediamo e quindi rappresentano energia sprecata. Per illuminare una stanza occorrevano circa 100W di potenza, con una durata media di appena 1.000 ore.

Lampade Fluorescenti

C'è stata poi l'epoca delle lampade fluorescenti, che hanno un tubo di vetro contenente un gas con degli elettrodi. Sono superiori alle lampade a incandescenza in termini di risparmio energetico (circa 20W per la stessa illuminazione), ma si usurano con i cicli di accensione e spegnimento, quindi non durano moltissimo. Inoltre, alcune tipologie producono anche raggi ultravioletti, che possono essere dannosi per occhi e pelle con esposizioni prolungate.

Le lampade fluorescenti compatte (CFL) hanno rappresentato una soluzione di transizione, ma presentano alcuni svantaggi per l'uso domestico:

• Tempo di accensione ritardato (alcuni secondi per raggiungere la piena luminosità)
• Sensibilità alle accensioni frequenti (riducono la durata)
• Presenza di mercurio (richiedono smaltimento speciale)
• Qualità della luce spesso insufficiente per ambienti domestici

LED: la tecnologia del futuro in casa oggi

L'ultima evoluzione sono i LED, utilizzati ormai da oltre un decennio. Emettono solo luce visibile nella lunghezza d'onda desiderata. Non si deteriorano con ripetute accensioni e spegnimenti, costano poco nell'uso, consumano poco e durano molto di più. Una stanza si può illuminare adeguatamente con 12W di potenza, contro i 100W di una lampada a incandescenza, e durano fino a 20-25 anni con uso normale.

Vantaggi dei LED per la casa:

• Efficienza energetica: consumo ridotto dell'80-90% rispetto alle incandescenti
• Durata: fino a 50.000 ore di funzionamento
• Accensione istantanea: luce immediata al 100%
• Controllo della temperatura di colore: disponibili in versioni calde, neutre e fredde
• Dimmerabilità: molti modelli sono compatibili con dimmer
• Assenza di calore: non scaldano l'ambiente
• Resistenza agli urti: ideali per lampade portatili

A titolo di esempio, i Criteri Ambientali Minimi (CAM) stabiliscono requisiti precisi:

• Per l'illuminazione pubblica a LED, l'efficienza deve essere di almeno 95 lumen/W se presente il sistema ottico o almeno 110 lumen/W senza sistema ottico
• Per l'illuminazione pubblica a LED, il tasso di guasto deve garantire almeno 60.000 ore di funzionamento
• Per tutte le lampade per abitazioni, scuole e uffici l'efficienza luminosa deve essere di almeno 80 lumen/W e CRI maggiore o uguale a 90
• Per gli ambienti esterni di pertinenza degli edifici il CRI deve essere almeno pari a 80

Parametri fondamentali: come valutare la qualità dell'illuminazione

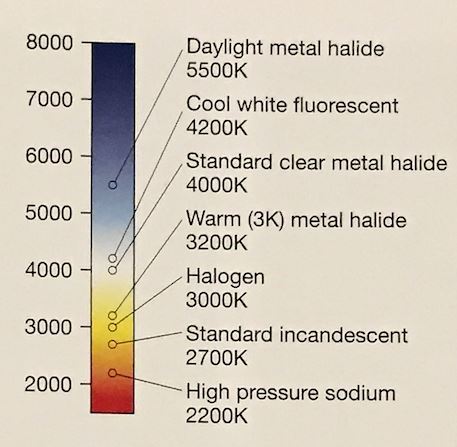

Temperatura di colore: l'atmosfera della tua casa

La temperatura di colore determina se una luce appare calda o fredda ed è misurata in gradi Kelvin (K). Più è basso il numero, più la luce è calda e assomiglia alla luce delle tradizionali lampade a incandescenza.

Scale di temperatura di colore per la casa:

• 2700K - Luce calda: tonalità sul giallo, ideale per soggiorni, camere da letto, zone relax
• 3000K - Luce calda neutra: perfetta per cucine, sale da pranzo
• 4000K - Luce neutra: ottima per bagni, corridoi, scale
• 5000K - Luce fredda: colorazione bianca, adatta per uffici domestici, zone studio
• 6500K e oltre: luce molto fredda, azzurra, per applicazioni tecniche specifiche

La scelta della temperatura di colore influenza il benessere psicologico: le luci calde (2700-3000K) favoriscono il rilassamento e sono consigliate nelle zone living, mentre le luci più fredde (4000-5000K) mantengono attiva la concentrazione e sono ideali per le aree di lavoro.

Flusso luminoso - LUMEN: la quantità di luce

Il flusso luminoso, misurato in lumen, indica la quantità totale di luce emessa da una sorgente. In parole semplici, 1 lumen equivale approssimativamente alla luce di una candela. Più è alto il numero, più la lampada è luminosa.

Guida pratica per gli ambienti domestici:

• Camera da letto: 1000-1500 lumen per illuminazione generale
• Soggiorno: 1500-3000 lumen (dipende dalla metratura)
• Cucina: 2000-4000 lumen (illuminazione generale + task lighting)
• Bagno: 1500-2500 lumen
• Studio/ufficio: 2500-4000 lumen

Per calcolare i lumen necessari in una stanza, una regola pratica è moltiplicare la superficie in metri quadrati per 100-150 (per illuminazione generale) o 200-300 (per aree di lavoro).

Illuminamento - LUX: quanto luce arriva dove serve

Il lux misura l'illuminamento, ovvero quanta luce effettivamente arriva su una superficie specifica. A differenza dei lumen che indicano la quantità totale di luce emessa da una lampada, i lux ci dicono quanta di quella luce raggiunge il nostro piano di lavoro.

Esempi di illuminamento naturale e artificiale:

• Sole diretto: 50.000-100.000 lux
• Giornata nuvolosa: 5.000-10.000 lux
• Alba/tramonto: 400 lux
• Illuminazione stradale: 10-20 lux
• Luna piena: 0,1-0,3 lux

Per misurare l'illuminamento si utilizza un luxometro, strumento disponibile anche come app per smartphone (con precisione limitata ma sufficiente per valutazioni orientative).

Livelli di illuminamento consigliati secondo la UNI EN 12464:

• Soggiorno, camera da letto: 100-200 lux (illuminazione generale)
• Cucina: 200 lux (generale), 500 lux (piano di lavoro)
• Bagno: 200 lux (generale), 500 lux (specchio)
• Studio domestico: 300-500 lux sulla scrivania
• Scale, corridoi: 100-150 lux

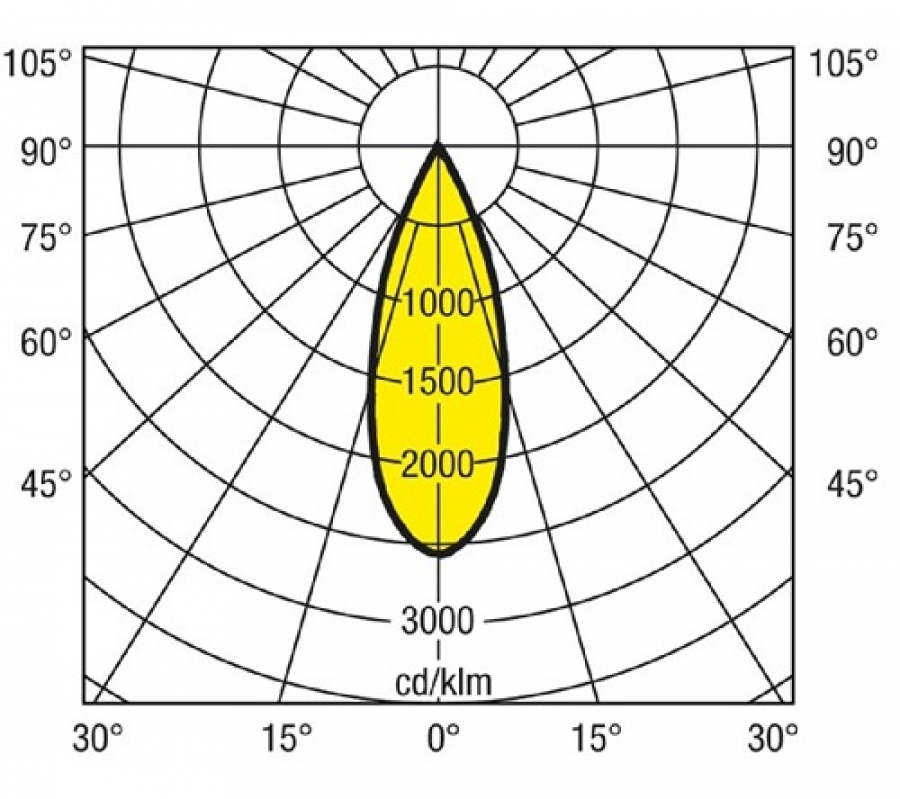

Angolo del fascio luminoso: come si distribuisce la luce

L'angolo del fascio luminoso determina come si diffonde la luce nello spazio. Questo parametro è particolarmente importante per i LED, che tendono ad essere più direzionali rispetto alle lampade tradizionali.

Classificazione degli angoli di apertura:

• Fascio molto stretto (10-25°): faretti per illuminazione d'accento, quadri, oggetti
• Fascio stretto (25-40°): illuminazione focalizzata su aree specifiche
• Fascio medio (40-60°): illuminazione generale di zone circoscritte
• Fascio largo (60-120°): illuminazione diffusa, ambiente generale

I LED hanno inizialmente sofferto del limite di essere troppo direzionali, ma oggi esistono soluzioni tecniche come diffusori, riflettori e ottiche speciali che permettono di ottenere una distribuzione della luce più uniforme.

Nell'ambito della progettazione illuminotecnica professionale, l'angolo viene rappresentato graficamente nella curva fotometrica, strumento fondamentale per calcolare il posizionamento ottimale di lampioni stradali o faretti in sequenza.

Indice di resa cromatica (IRC o CRI): i colori naturali in casa tua

L'indice di resa cromatica (IRC in italiano, CRI in inglese) misura quanto una lampada fa apparire naturali i colori degli oggetti illuminati. Si esprime in percentuale, dove 100 rappresenta la resa cromatica perfetta.

Scala di valutazione IRC:

• 90-100: Eccellente (lampade a incandescenza, LED di alta qualità)
• 80-90: Buona (adatta per la maggior parte delle applicazioni domestiche)
• 70-80: Discreta (accettabile per corridoi, magazzini)
• Sotto 70: Inadeguata per ambienti domestici

Perché l'IRC è importante in casa:

• Cucina: IRC alto (>90) per valutare la freschezza degli alimenti
• Camera da letto/bagno: IRC alto per la scelta dell'abbigliamento
• Soggiorno: IRC medio-alto (>80) per il comfort visivo
• Studio artistico/hobbistica: IRC massimo (>95) per lavorazioni di precisione

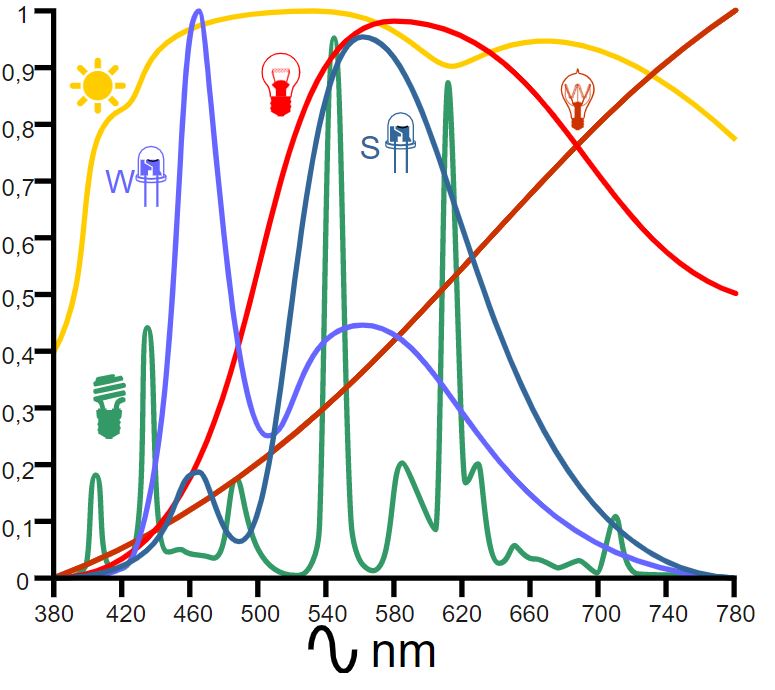

Le lampade a incandescenza hanno IRC del 100%, le fluorescenti circa l'80%, mentre i LED variano dal 75% al 95% a seconda della qualità costruttiva e del prezzo.

Come si progetta e verifica l'illuminazione: strumenti moderni

Eseguire calcoli illuminotecnici a mano è praticamente impossibile per un non professionista: la luce che raggiunge una superficie non dipende solo dalla lampada posta sopra di essa, ma è la sommatoria di tutti i fotoni emessi da tutti i corpi illuminanti e poi riflessi da tutti i materiali presenti nell'ambiente.

Per calcolare correttamente il valore di illuminamento di una superficie, bisogna conoscere:

• Geometria dell'ambiente (dimensioni, forma, altezze)
• Materiali e colori di pareti, soffitto, pavimento, mobili
• Caratteristiche delle lampade (flusso luminoso, distribuzione della luce)
• Posizionamento dei corpi illuminanti

Esiste infatti la possibilità di illuminare un ambiente esclusivamente con luce indiretta, proiettando la luce solo sul soffitto o sulle pareti che, riflessa, ricade sulla superficie di interesse. Questo tipo di calcolo manuale sarebbe troppo impreciso per essere utilizzabile in fase di progettazione.

Software di progettazione illuminotecnica

Esistono software specializzati che permettono di simulare il comportamento della luce in ambienti virtuali, considerando tutte le superfici con la loro capacità di riflettere la luce e le caratteristiche di emissione delle lampade prescelte.

Tra i software più utilizzati per la progettazione illuminotecnica, il più completo è DIALux (https://www.dialux.com/it-IT/dialux), che permette di:

• Creare scenari di interni ed esterni in 3D
• Valutare il giusto livello di illuminamento delle superfici
• Verificare il rispetto delle normative vigenti
• Ottimizzare l'efficienza energetica dell'impianto
• Visualizzare l'effetto estetico dell'illuminazione

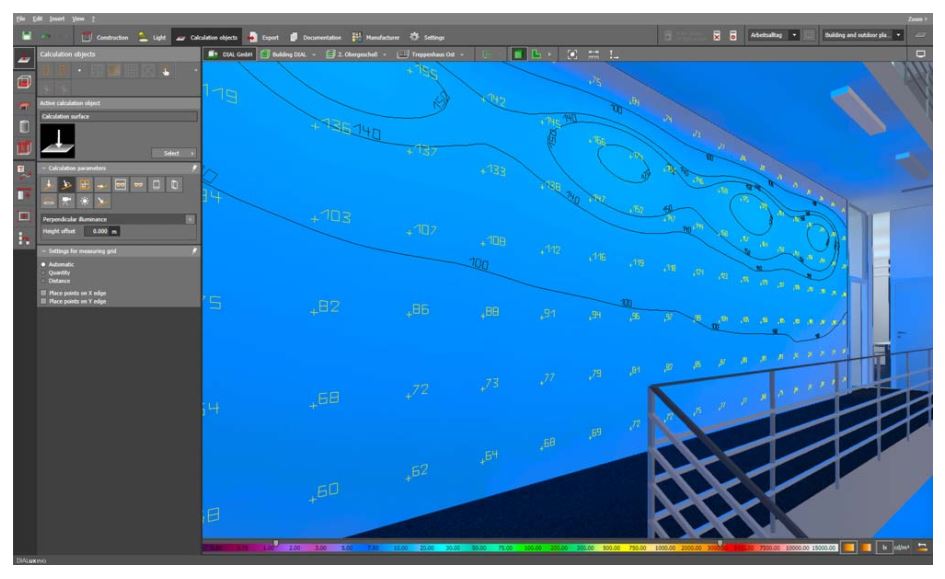

Come funziona DIALux:

Una volta caricato il progetto architettonico (anche in formato DWG o da una semplice immagine in pianta), è possibile ricreare l'ambiente 3D e applicare i corpi illuminanti disponibili nei cataloghi dei produttori. Il software calcola automaticamente:

• Distribuzione dei lux su ogni superficie
• Rendering fotorealistici per valutare l'effetto visivo
• Mappe di illuminamento con valori numerici
• Verifica normativa (UGR, uniformità, etc.)
• Calcolo dei consumi energetici

Il software può combinare luce artificiale e naturale, simulando diverse condizioni di utilizzo durante la giornata e verificando l'interazione tra illuminazione naturale e artificiale.

Standard per i dati fotometrici

Per scambiare informazioni precise sulle lampade, l'industria utilizza standard internazionali:

• Standard IES: supervisionato dall'IESNA (The Illuminating Engineering Society of North America), i dati sono contenuti in file con estensione .IES
• Standard Eulumdat: formato europeo, i dati sono contenuti in file con estensione .LDT

Questi file contengono la curva di distribuzione della luce e le dimensioni fisiche del corpo illuminante, permettendo simulazioni accurate del comportamento reale della lampada.

Nel video puoi vedere un esempio pratico di progettazione illuminotecnica con software professionale, dalla creazione dell'ambiente 3D alla verifica dei parametri normativi.

Domande frequenti sulla progettazione illuminotecnica

Quanto costa sostituire tutte le lampade di casa con LED di qualità?

Il costo iniziale per una casa di 100 m² varia da 200 a 500€, ma il risparmio energetico ammortizza l'investimento in 2-3 anni. I LED durano fino a 20 anni, eliminando i costi di sostituzione frequente delle lampade tradizionali.

Come scelgo la temperatura di colore giusta per ogni ambiente?

Utilizza la regola: 2700-3000K per zone relax (soggiorno, camera), 4000K per zone di servizio (bagno, corridoi), 5000K per zone di lavoro (studio, cucina operativa). Esistono anche LED con temperatura regolabile.

È possibile dimmerare tutte le lampade LED?

Non tutti i LED sono dimmerabili. Verifica sempre la dicitura "dimmable" sulla confezione e la compatibilità con il tuo dimmer esistente. I LED dimmerabili di qualità mantengono un'ottima resa cromatica anche a bassa intensità.

Come calcolo quanti lumen servono per illuminare una stanza?

Moltiplica i metri quadrati per 100-150 per illuminazione generale, per 200-300 per zone di lavoro. Una stanza di 20 m² necessita di 2000-3000 lumen per l'illuminazione generale, distribuiti tra più punti luce per evitare ombre eccessive.

Devo
