Il dimensionamento di un reattore a letto fluido rappresenta una delle sfide più affascinanti nell'ingegneria dei processi industriali. Questa tecnologia, ampiamente utilizzata nella combustione del carbone e in numerosi processi chimici, permette di ottenere elevate efficienze energetiche attraverso il perfetto mescolamento tra particelle solide e flussi gassosi. La progettazione accurata di questi sistemi richiede una comprensione approfondita dei fenomeni di fluidodinamica, dei bilanci di massa ed energia, e delle complesse interazioni chimico-fisiche che avvengono all'interno del reattore. In questo articolo analizzeremo passo dopo passo il dimensionamento preliminare di un reattore a letto fluido per la combustione del carbone, partendo da una potenza di progetto di 300 MW elettrici.

Principi di funzionamento del letto fluido

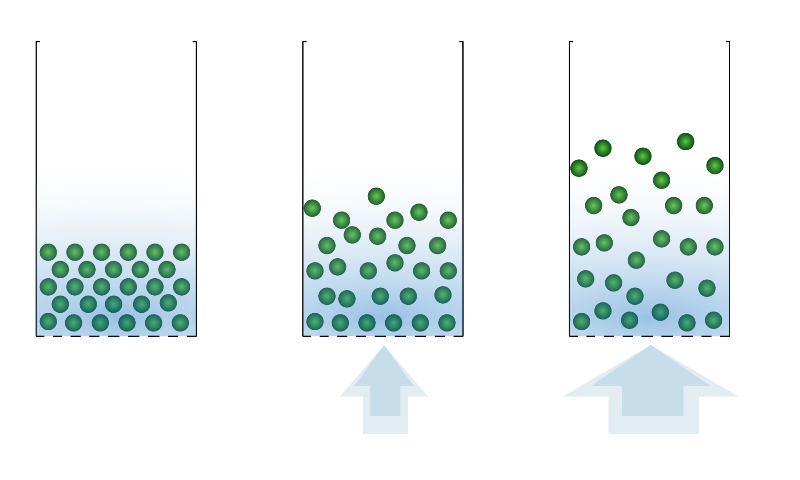

Un reattore a letto fluido è un dispositivo nel quale particelle solide vengono mantenute in sospensione da un flusso di gas ascendente. Quando la velocità del gas supera la velocità minima di fluidizzazione, le particelle solide iniziano a comportarsi come un fluido, permettendo un eccellente trasferimento di calore e massa.

Il fenomeno della fluidizzazione si verifica quando la forza di trascinamento esercitata dal fluido sulle particelle eguaglia il peso delle particelle stesse. In queste condizioni, il letto di particelle solide acquisisce proprietà simili a quelle di un liquido, con la capacità di fluire e adattarsi alla forma del contenitore.

Nel caso specifico della combustione del carbone, il letto fluido offre numerosi vantaggi rispetto ai sistemi convenzionali:

• Temperature di combustione più basse (850-900°C) che riducono la formazione di NOx
• Elevata efficienza di combustione grazie al perfetto mescolamento
• Possibilità di utilizzare combustibili di qualità inferiore
• Controllo delle emissioni di SO2 mediante l'aggiunta di calcare nel letto
• Maggiore flessibilità operativa e facilità di controllo

Calcoli preliminari e bilanci energetici

Partiamo dalla potenza di progetto di 300 MW elettrici, che corrispondono a circa 1000 MW termici considerando un rendimento globale del 30%. Il potere calorifico inferiore (PCI) del carbone utilizzato è di 24 MJ/kg, un valore tipico per il litantrace di buona qualità.

La portata massica di combustibile necessaria per ottenere questa potenza è stimabile attraverso la relazione:

mc = Potenza termica / (PCI × rendimento di combustione) = 43 kg/s

Questo valore rappresenta il consumo orario di circa 155 tonnellate di carbone, una quantità significativa che richiede sistemi di alimentazione e movimentazione adeguati.

Analisi delle reazioni chimiche e fabbisogno di ossigeno

Per determinare il fabbisogno di aria è necessario analizzare le principali reazioni di combustione che avvengono nel reattore. Assumendo una composizione tipica del carbone (60% carbonio, 5% idrogeno, 3% zolfo), le reazioni principali sono:

Combustione del carbonio:

C + O₂ → CO₂

• (0,6 × 43 × 0,99)/12 = 2,2 kmol/s di carbonio

Combustione dell'idrogeno:

2H₂ + O₂ → 2H₂O

• (0,05 × 43 × 0,99)/2 = 1,06 kmol/s di idrogeno

Combustione dello zolfo:

S + O₂ → SO₂

• (0,03 × 43 × 0,99)/32 = 0,04 kmol/s di zolfo

Le moli di ossigeno necessarie, considerando un eccesso d'aria del 30% per garantire la combustione completa, sono:

• Moli di O₂ = 1,3 × (2,2 + 1,06 + 0,04) = 3,4 kmol/s

Di conseguenza, la portata molare di aria richiesta è:

• Aria = 3,4/0,21 = 16,2 kmol/s

Determinazione del volume d'aria e velocità di fluidizzazione

Approssimando l'aria come gas perfetto alle condizioni operative (temperatura 1500 K, pressione 3 atm), il volume dell'aria è stimabile attraverso l'equazione di stato:

• V = nRT/P = 16.200 × 0,0821 × 1500 / 3 = 500 m³/s

La velocità dell'aria nel letto fluido deve rispettare vincoli precisi per garantire la corretta fluidizzazione:

• v_mf < v_f < v_terminale

Dove:

• v_mf è la velocità minima di fluidizzazione
• v_f è la velocità operativa del fluido
• v_terminale è la velocità terminale delle particelle

Calcolando la velocità minima di fluidizzazione con l'equazione di Ergun:

• v_mf = [ε²/(1-ε)] × [(ρ_s - ρ_g) × g × d_p] / [150 × μ_g] = 0,37 m/s

Dove:

• ε = 0,4 (porosità del letto)
• ρ_s = 2500 kg/m³ (densità delle particelle di carbone)
• ρ_g ≈ 0 kg/m³ (densità del gas, trascurabile)
• d_p = 1 mm (diametro medio delle particelle)
• μ_g = 48 × 10⁻⁶ Pa·s (viscosità dinamica del gas)

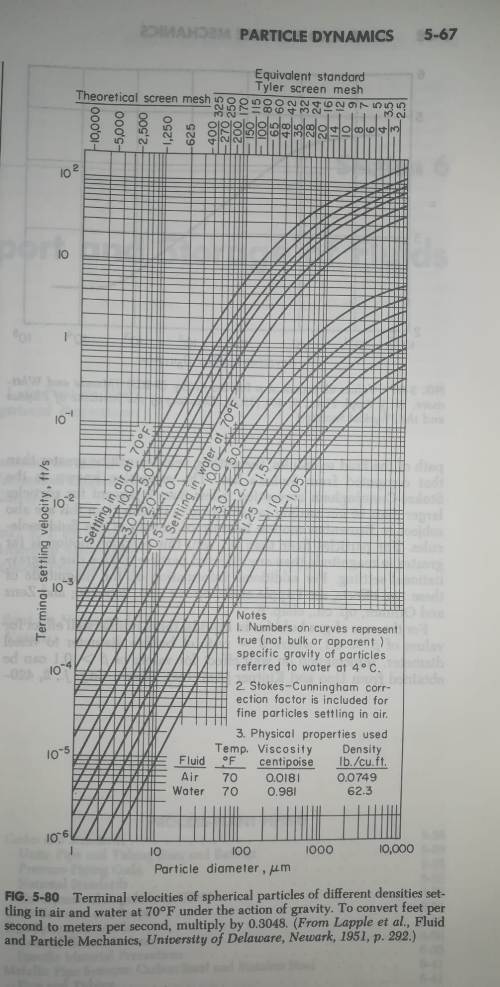

La velocità terminale delle particelle, determinata da correlazioni sperimentali, è pari a 4 m/s.

La velocità operativa deve quindi essere compresa nell'intervallo:

• 0,37 m/s < v_f < 4 m/s

Per questo progetto assumiamo v_f = 1 m/s, un valore che garantisce una buona fluidizzazione senza eccessive perdite di carico.

Dimensionamento geometrico del reattore

Con i parametri determinati precedentemente, possiamo calcolare le dimensioni principali del reattore:

Sezione trasversale del letto:

• S = Volume aria / Velocità = 500 m³/s / 1 m/s = 500 m²

Diametro interno del reattore:

• D = √(500 × 4/π) = 25 metri

Altezza del letto fluido: 10 metri (valore tipico per questo tipo di applicazioni)

Altezza totale del reattore: H = 10 × 3 = 30 metri

L'altezza totale è circa tre volte l'altezza del letto per permettere la separazione delle particelli trascinate e la raccolta dei prodotti di combustione.

Volume del reattore:

• V_reattore = 30 × 500 = 15.000 m³

Volume del letto fluido:

• V_letto = 10 × 500 = 5.000 m³

Peso del letto fisso:

• P_letto = V_letto × ρ × (1-ε) = 5.000 × 2.500 × 0,6 = 7.500 tonnellate

Considerazioni sulla pressione e aspetti strutturali

La differenza di pressione attraverso il letto è un parametro cruciale per il dimensionamento del sistema di ventilazione. Per un'altezza del letto di 10 metri, da correlazioni empiriche consolidate, otteniamo:

ΔP = 1,5 atm

Questo valore è significativo e richiede ventilatori ad alta pressione per vincere le perdite di carico del sistema.

Le caratteristiche finali del reattore sono:

• Diametro interno: 25 metri
• Altezza totale: 30 metri (di cui 10 metri di letto con litantrace)
• Volume totale: 15.000 m³ (di cui 5.000 m³ di letto fluido attivo)
• Peso del materiale del letto: 7.500 tonnellate
• Differenza di pressione: 1,5 atm
• Velocità dell'aria: 1 m/s (parametro ottimizzabile)

Domande frequenti

Quali sono i vantaggi principali di un reattore a letto fluido rispetto ai sistemi tradizionali?

I reattori a letto fluido offrono temperature di combustione più basse (850-900°C), elevata efficienza grazie al perfetto mescolamento, possibilità di utilizzare combustibili di qualità inferiore, controllo delle emissioni inquinanti e maggiore flessibilità operativa.

Come si determina la velocità ottimale del gas di fluidizzazione?

La velocità deve essere compresa tra la velocità minima di fluidizzazione (calcolata con l'equazione di Ergun) e la velocità terminale delle particelle. Il valore ottimale dipende dal tipo di processo e dalle caratteristiche delle particelle solide utilizzate.

Perché è necessario un eccesso d'aria del 30% nella combustione?

L'eccesso d'aria compensa il mescolamento non ideale nel reattore e garantisce la combustione completa del combustibile, evitando la formazione di prodotti di combustione incompleta come il monossido di carbonio.

Quali sono i parametri critici per il dimensionamento strutturale del reattore?

I parametri principali sono la differenza di pressione attraverso il letto (che determina lo spessore delle pareti), il peso del materiale del letto (7.500 tonnellate nell'esempio), le temperature operative elevate e i carichi dinamici dovuti alla fluidizzazione.

Come influisce la dimensione delle particelle sul funzionamento del letto fluido?

Particelle troppo piccole possono essere trascinate via facilmente, mentre particelle troppo grandi richiedono velocità elevate per la fluidizzazione. Il diametro ottimale è generalmente compreso tra 0,1 e 3 mm per la maggior parte delle applicazioni industriali.

Il dimensionamento preliminare di un reattore a letto fluido richiede un approccio sistematico che tenga conto dei bilanci di massa ed energia, della fluidodinamica e delle reazioni chimiche coinvolte. Questa analisi costituisce la base per progettazioni più dettagliate e per l'ottimizzazione delle prestazioni dell'impianto.
